本次实验是有关书上第四章设计的 Y86-64 处理器的，实验分为三个部分，分别是编写几个简单的 Y86-64 程序、使用一条新指令扩展 SEQ 模拟器以及优化 Y86-64 的基准测试程序和处理器设计。
需要简单复习一下 Y86-64 的指令集架构以及处理器架构呢。
指令集：

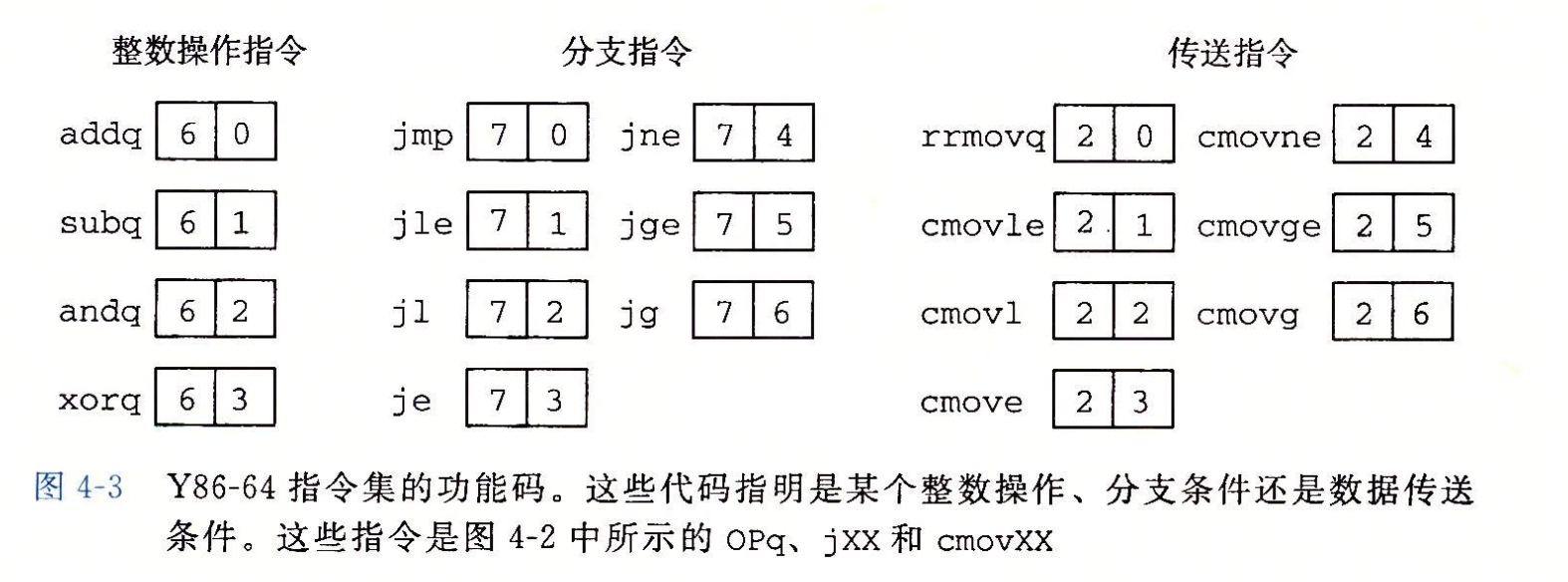

指令功能码：

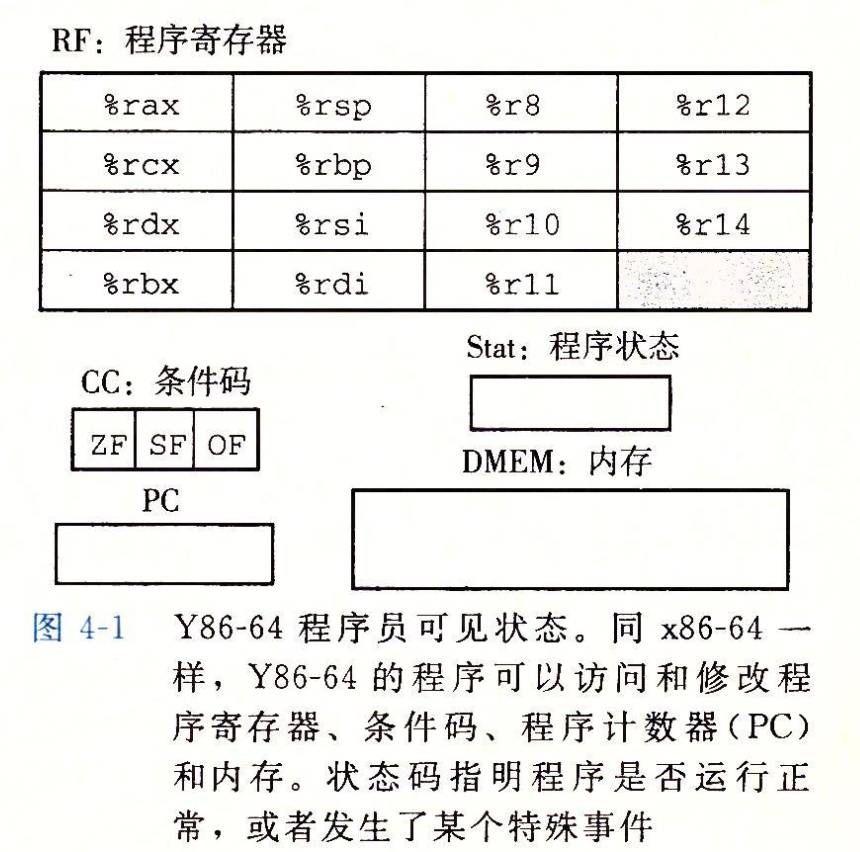

程序员可见状态：
以及，书上这一章似乎没有提到，但是根据上一章的内容，我们一般将 %rdi, %rsi, %rdx, %rcx 用作参数的传递，而 %rbx, %rbp, %r12~%r15 是被调用者保存寄存器，被调用的函数有义务在使用之前保存寄存器的内容。

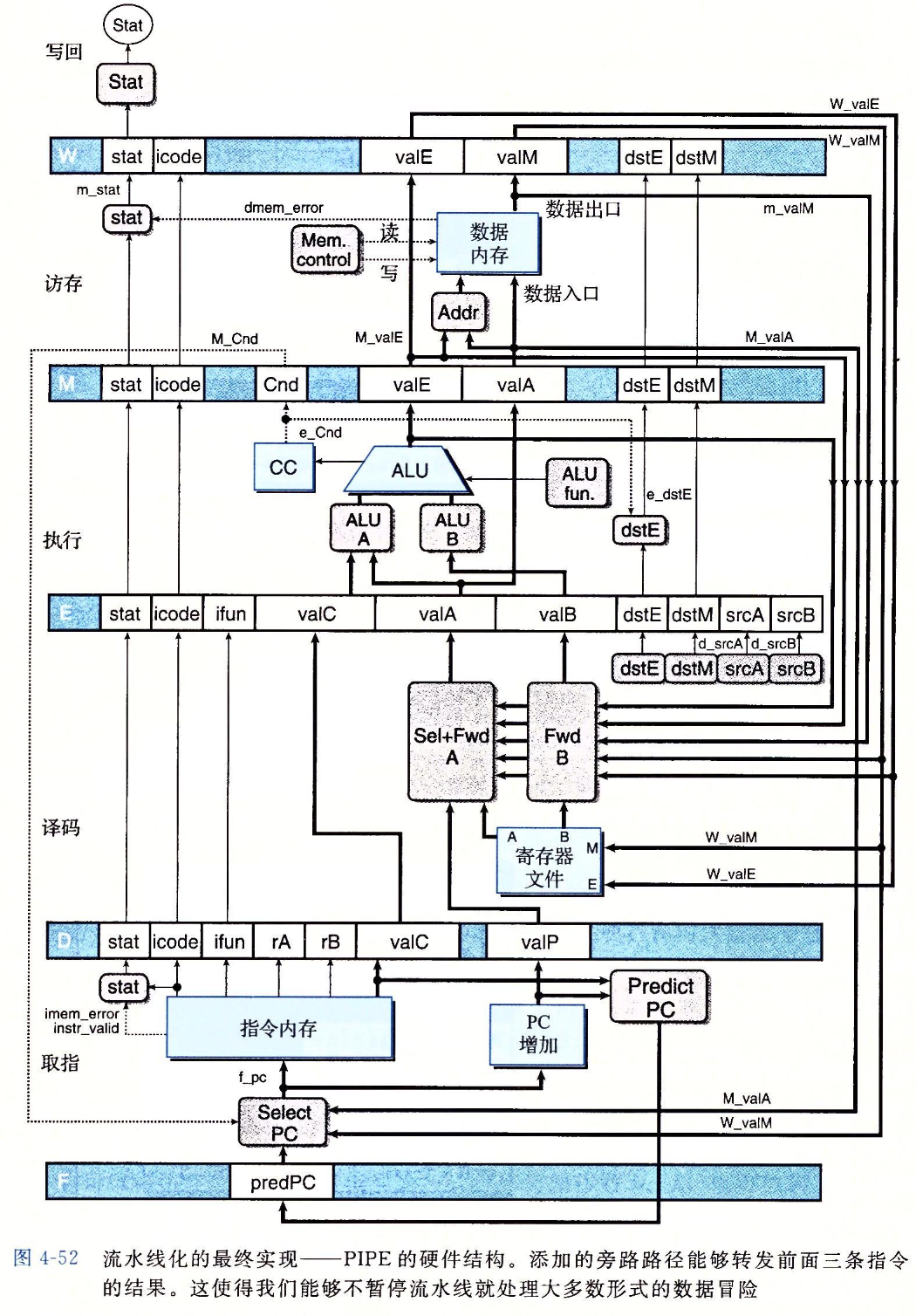

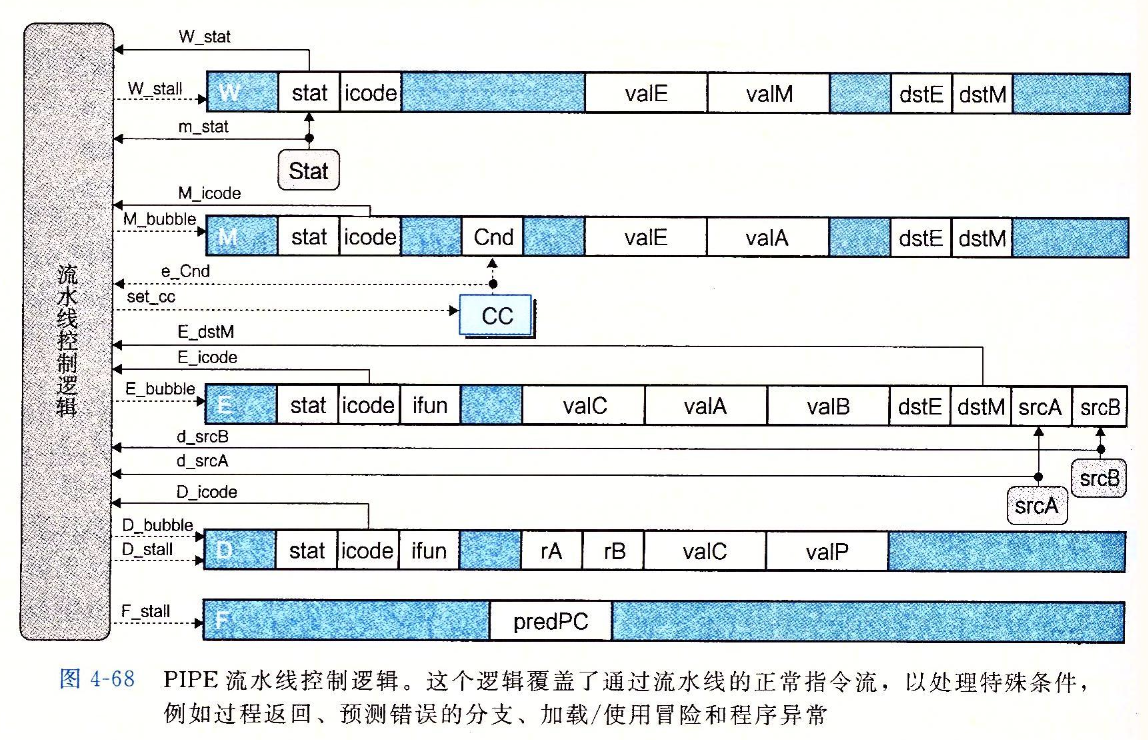

这两张图是 PIPE 的硬件结构和流水线控制逻辑，当然并不完整。在我们需要的时候，我们会补充相应的示意图。

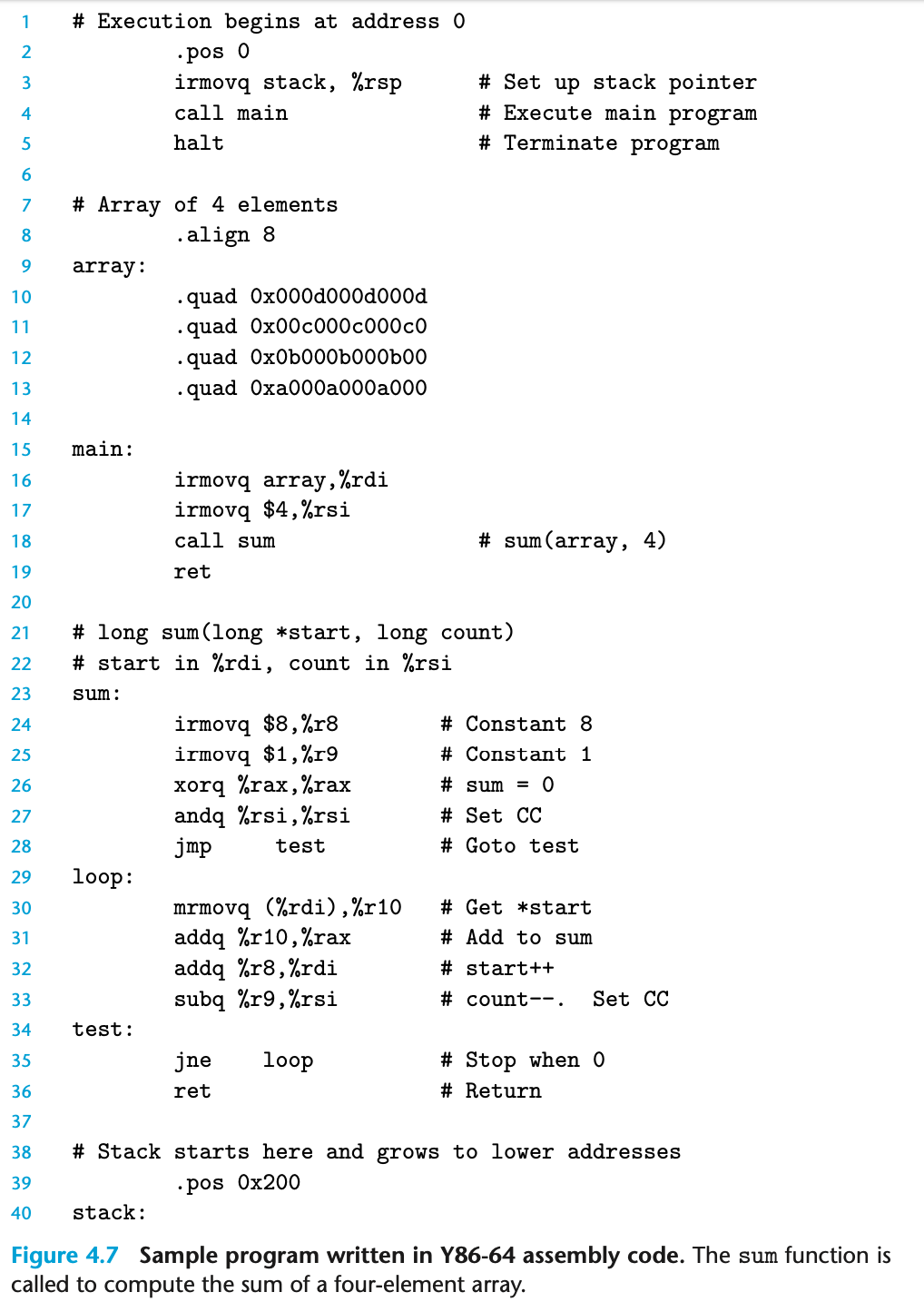

书本给我们提供了一个典型的 Y86-64 汇编程序，这将是我们完成 Part A 的参考。
其中，程序从 0x0 开始执行，首先将栈地址（在程序的末尾标识出来）放入 %rsp 寄存器，然后调用 main 函数，main 函数运行结束后终止程序。下面是预定义的全局数据，然后就是各个函数过程。
Part A 需要我们写三个 Y86-64 的程序，每个程序分别完成了三个函数，并发起对这些函数的调用。
这个 Part 不是很难，只需要根据汇编程序的书写语法、分支循环的转化方法以及 Y86-64 指令集的一些约束来写就可以了。
sum.ys : Iteratively sum linked list elements要被我们转译的函数如下：
1 2 3 4 5 6 7 8 9 10 long sum_list (list_ptr ls) { long val = 0 ; while (ls) { val += ls->val; ls = ls->next; } return val; }
这个程序是对一个链表的迭代求和。实验给我们提供了一组示例数据：
1 2 3 4 5 6 7 8 9 10 11 # Sample linked list .align 8 ele1: .quad 0x00a .quad ele2 ele2: .quad 0x0b0 .quad ele3 ele3: .quad 0xc00 .quad 0
这个部分很简单，我的程序是：

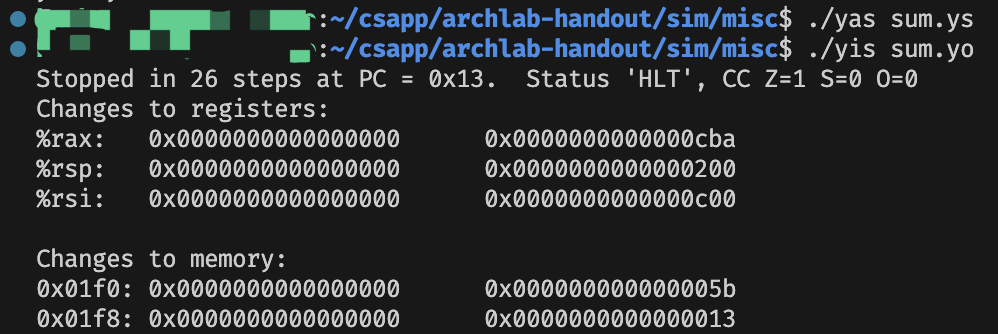

sum.ys 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 # sum_list - Sum the elements of a linked list # by Irilsy # Execution begins at address 0 .pos 0 irmovq stack, %rsp # Set up stack pointer call main # Execute main program halt # Terminate program # Sample linked list .align 8 ele1: .quad 0x00a .quad ele2 ele2: .quad 0x0b0 .quad ele3 ele3: .quad 0xc00 .quad 0 main: irmovq ele1, %rdi call sum_list ret sum_list: xorq %rax, %rax jmp test loop: mrmovq (%rdi), %rsi addq %rsi, %rax mrmovq 8(%rdi), %rdi test: andq %rdi, %rdi jne loop ret # Stack starts here and grows to lower addresses .pos 0x200 stack:
在 main 函数中，我们示例数据的地址放入 %rdi，然后调用 sum_list 函数。
在 sum_list 函数中，我们用 %rax 代表 val，第一句指令将 val 清空。while 循环我们使用跳转到中间的方法实现，直接 jmp 到条件判断的位置。在循环内部，我们仍旧使用 %rdi 代表 ls 指针，(%rdi) 就是 ls->val，8(%rdi) 就是 ls->next。循环体的三句话按照含义模拟即可。在条件判断的地方，我们使用 andq 作为与 0 0 0
rsum.ys : Recursively sum linked list elements这次要被我们转写的函数是：
1 2 3 4 5 6 7 8 9 10 11 long rsum_list (list_ptr ls) { if (!ls) return 0 ; else { long val = ls->val; long rest = rsum_list(ls->next); return val + rest; } }
示例数据与前一个程序相同。这个版本是递归版的 sum_list，使用递归的方法对一个链表求和。
也很容易，按照含义模拟即可：
rsum.ys 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 # rsum_list - Sum the elements of a linked list # by Irilsy # Execution begins at address 0 .pos 0 irmovq stack, %rsp # Set up stack pointer call main # Execute main program halt # Terminate program # Sample linked list .align 8 ele1: .quad 0x00a .quad ele2 ele2: .quad 0x0b0 .quad ele3 ele3: .quad 0xc00 .quad 0 main: irmovq ele1, %rdi call rsum_list ret rsum_list: xorq %rax, %rax andq %rdi, %rdi je end pushq %rbx mrmovq (%rdi), %rbx mrmovq 8(%rdi), %rdi call rsum_list addq %rbx, %rax popq %rbx end: ret # Stack starts here and grows to lower addresses .pos 0x200 stack:

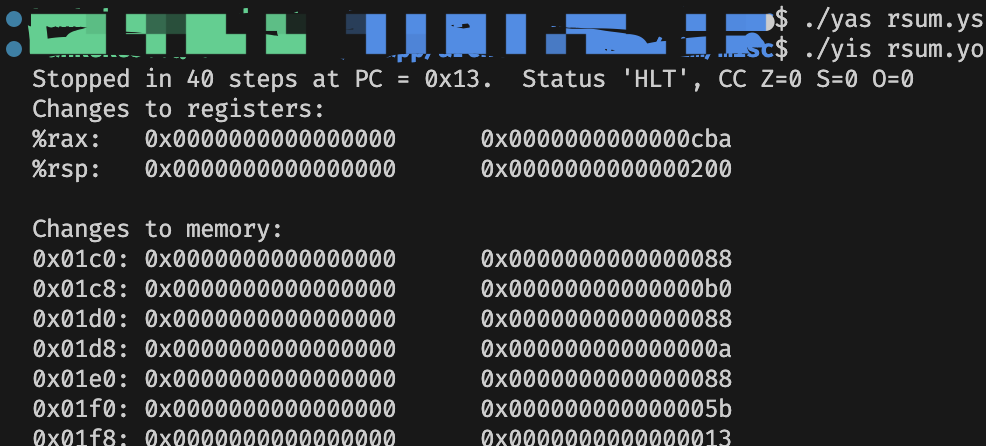

与 sum.ys 基本一致，区别在于 rsum_list 函数的写法。仍然使用 %rax 代表 val。在函数的开头就把 %rax 清零，方便下一句的判断中如果 ls 指针为空可以直接返回。
然后，我们从内存中取出 (%rdi)（ls->val），但是需要递归调用，这个时候有两种处理方法，第一种是不把这个数据留在寄存器中，而是存储在内存里，在递归调用结束后再取出。还有一种是使用被调用者保存的寄存器 %rbx，在使用之前将 %rbx 的内容保存进栈中，然后将我们取出的数据放进 %rbx，在调用前不用特别保存，因为任何函数在使用这个寄存器前都会保存的。我是用的是第二种方法。
在调用结束后，我们将返回值和 %rbx 中的 ls->val 加起来返回即可。
copy.ys : Copy a source block to a destination block这次要我们转译的函数是下面这个：
1 2 3 4 5 6 7 8 9 10 11 12 long copy_block (long *src, long *dest, long len) { long result = 0 ; while (len > 0 ) { long val = *src++; *dest++ = val; result ^= val; len--; } return result; }
这个函数的功能是将从 src 开始的 len 个 long 型数据复制到 dest 处，并返回它们的异或和。
实验提供的示例数据是：
1 2 3 4 5 6 7 8 9 10 11 # Source block src: .quad 0x00a .quad 0x0b0 .quad 0xc00 # Destination block dest: .quad 0x111 .quad 0x222 .quad 0x333
我的写法如下：
copy.ys 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 # copy_block - Sum the elements of a linked list # by Irilsy # Execution begins at address 0 .pos 0 irmovq stack, %rsp # Set up stack pointer call main # Execute main program halt # Terminate program .align 8 # Source block src: .quad 0x00a .quad 0x0b0 .quad 0xc00 # Destination block dest: .quad 0x111 .quad 0x222 .quad 0x333 main: irmovq src, %rdi irmovq dest, %rsi irmovq $3, %rdx call copy_block ret copy_block: xorq %rax, %rax irmovq $8, %r8 irmovq $-1, %r9 jmp test loop: mrmovq (%rdi), %rcx addq %r8, %rdi rmmovq %rcx, (%rsi) addq %r8, %rsi xorq %rcx, %rax addq %r9, %rdx test: andq %rdx, %rdx jg loop # Stack starts here and grows to lower addresses .pos 0x200 stack:
首先是 main 函数中，src, dest, $3 分别作为 %rdi, %rsi, %rdx 传入 copy_block 函数，也就是前三个参数。
copy_block 函数中，我们使用 %rax 代表 result，val 中间变量存储在 %rcx 中。具体的代码按照含义模拟即可。需要注意的是，因为 Y86-64 指令集不支持使用立即数作为 OPq 运算操作的参数，因此我们使用 %r8 存储 8 8 8 %r9 存储 − 1 -1 − 1
Part B 的任务看上去也不算复杂，就是实现 iaddq 指令，将立即数与寄存器相加。
这个任务可以结合书上 SEQ 结构的设计过程，一边翻书一边完成，不算太难。

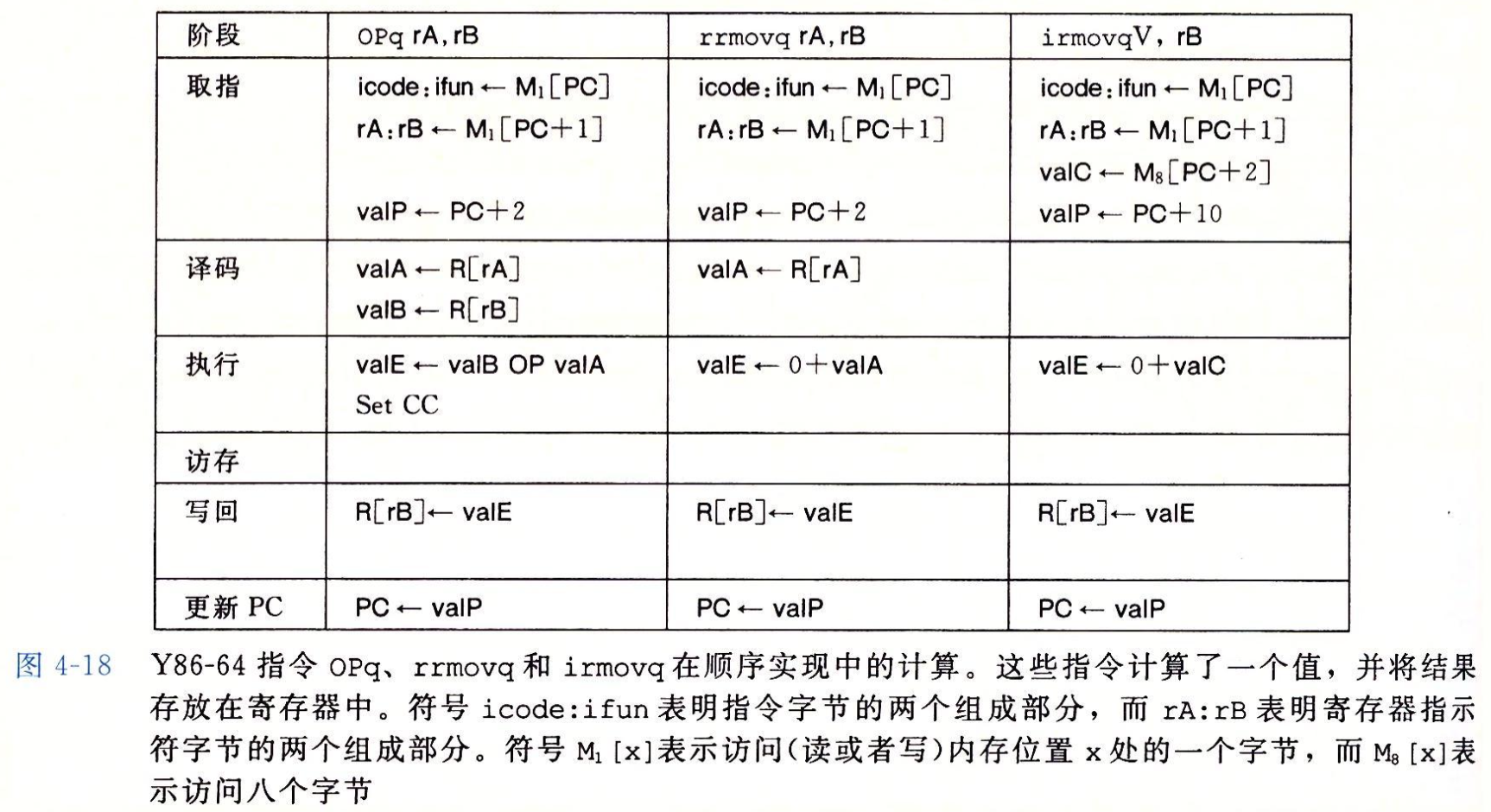

首先，我们仿照下图的格式，也为 iaddq 指令做一个表格。
阶段
iaddq V, rB
取指
Icde: ifun ← M1[PC]
译码
valB ← R[rB]
执行
valE ← valB + valA
访存
写回
R[rB] ← valE
更新 PC
PC ← valP
然后我们来一个个看每个阶段有哪些信号需要修改。
取指阶段涉及的 HCL 信号如下：
信号
含义
icode, ifun指令码和功能码
instr_valid指令是否合法
need_regids指令是否需要寄存器指示符字节
need_valC指令是否包含立即数
最后的三个信号都需要修改，修改如下：
seq-full.hcl 1 2 3 4 5 6 7 8 bool instr_valid = icode in { INOP, IHALT, IRRMOVQ, IIRMOVQ, IRMMOVQ, IMRMOVQ, IOPQ, IJXX, ICALL, IRET, IPUSHQ, IPOPQ, IIADDQ }; bool need_regids = icode in { IRRMOVQ, IOPQ, IPUSHQ, IPOPQ, IIRMOVQ, IRMMOVQ, IMRMOVQ, IIADDQ }; bool need_valC = icode in { IIRMOVQ, IRMMOVQ, IMRMOVQ, IJXX, ICALL, IIADDQ };
信号
含义
srcA, srcB产生值 valA, valB 的寄存器
dstE计算结果需要作为目的写入的寄存器
dstM从内存中读取的值需要作为目的写入的寄存器
本阶段需要修改的是 srcB 和 dstE。
seq-full.hcl 1 2 3 4 5 6 7 8 9 10 11 word srcB = [ icode in { IOPQ, IRMMOVQ, IMRMOVQ, IIADDQ } : rB; icode in { IPUSHQ, IPOPQ, ICALL, IRET } : RRSP; 1 : RNONE; # Don't need register ]; word dstE = [ icode in { IRRMOVQ } && Cnd : rB; icode in { IIRMOVQ, IOPQ, IIADDQ } : rB; icode in { IPUSHQ, IPOPQ, ICALL, IRET } : RRSP; 1 : RNONE; # Don't write any register ];
信号
含义
aluA, aluBALU 的两个输入
alufunALU 需要执行的功能
set_cc是否更新条件码
除了 alufun 都需要修改。
seq-full.hcl 1 2 3 4 5 6 7 8 9 10 11 12 13 14 word aluA = [ icode in { IRRMOVQ, IOPQ } : valA; icode in { IIRMOVQ, IRMMOVQ, IMRMOVQ, IIADDQ } : valC; icode in { ICALL, IPUSHQ } : -8; icode in { IRET, IPOPQ } : 8; # Other instructions don't need ALU ]; word aluB = [ icode in { IRMMOVQ, IMRMOVQ, IOPQ, ICALL, IPUSHQ, IRET, IPOPQ, IIADDQ } : valB; icode in { IRRMOVQ, IIRMOVQ } : 0; # Other instructions don't need ALU ]; bool set_cc = icode in { IOPQ, IIADDQ };
信号
含义
mem_read是否从内存中读取
mem_write是否向内存中写入
mem_addr设置内存地址
mem_data向内存写入的数据
Stat状态码
不需要更新。
不需要更新。
按照实验的文档，我们在终端运行下面的命令构建我们的 SEQ 模拟器。

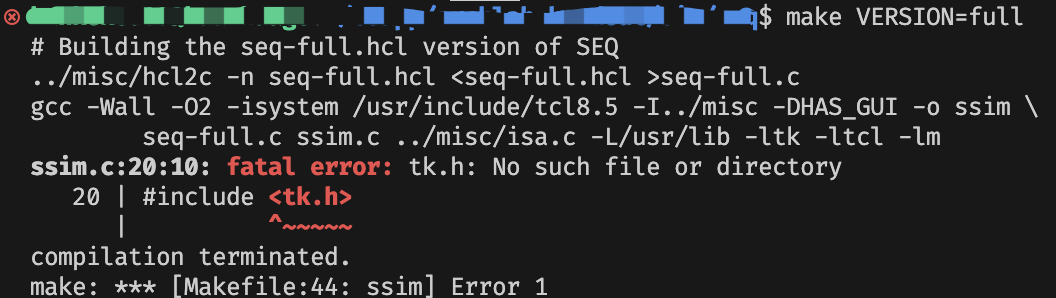

这时我们可能会遇到一个问题，提示 <tk.h> 头文件不存在。
必须要在这个文件夹下的 Makefile 文件中找到这三行注释掉即可。
1 2 3 GUIMODE=-DHAS_GUI TKLIBS=-L/usr/lib -ltk -ltcl TKINC=-isystem /usr/include /tcl8.5

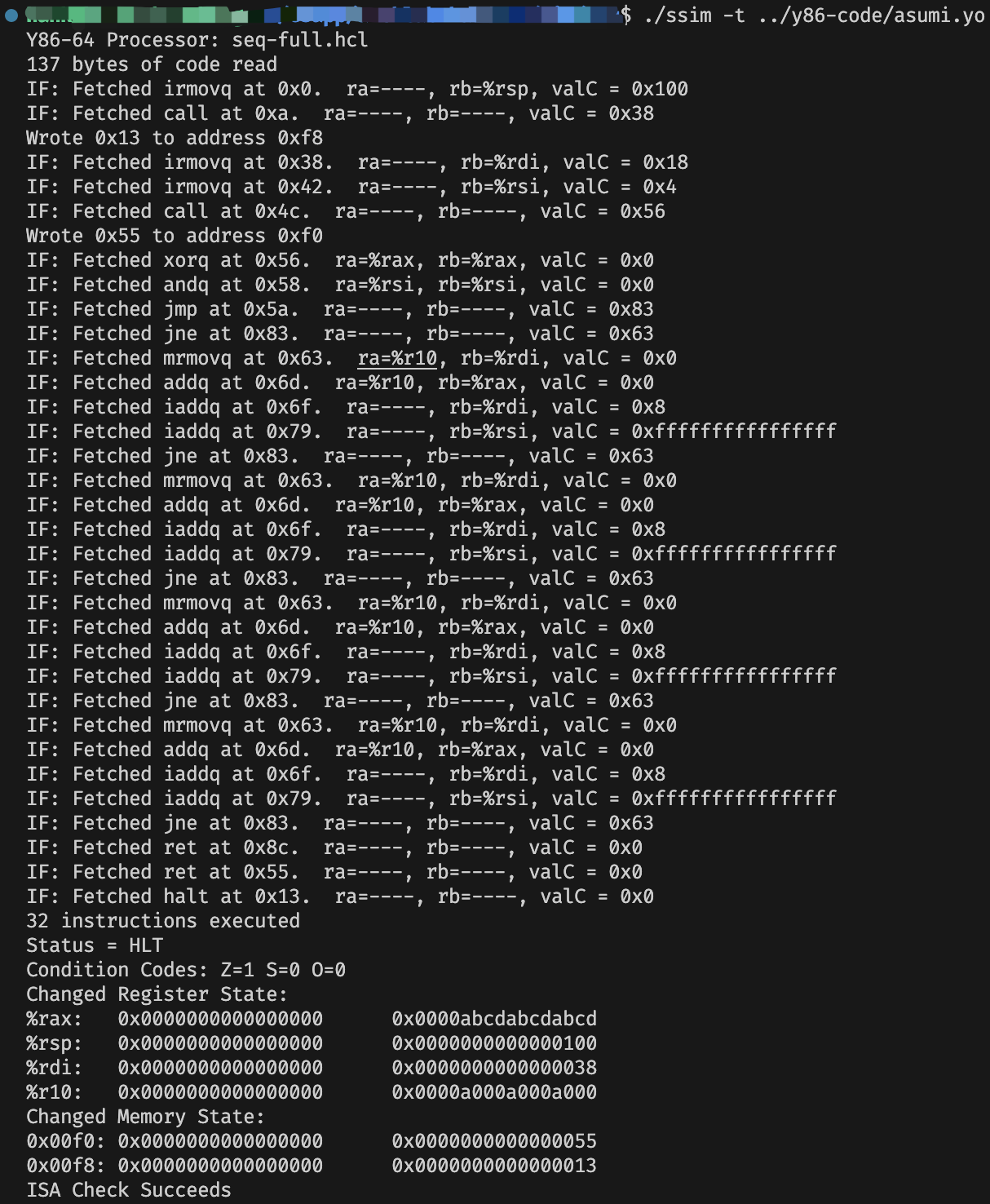

编译成功后执行 ./ssim -t ../y86-code/asumi.yo 进行 ISA 测试：
测试成功！

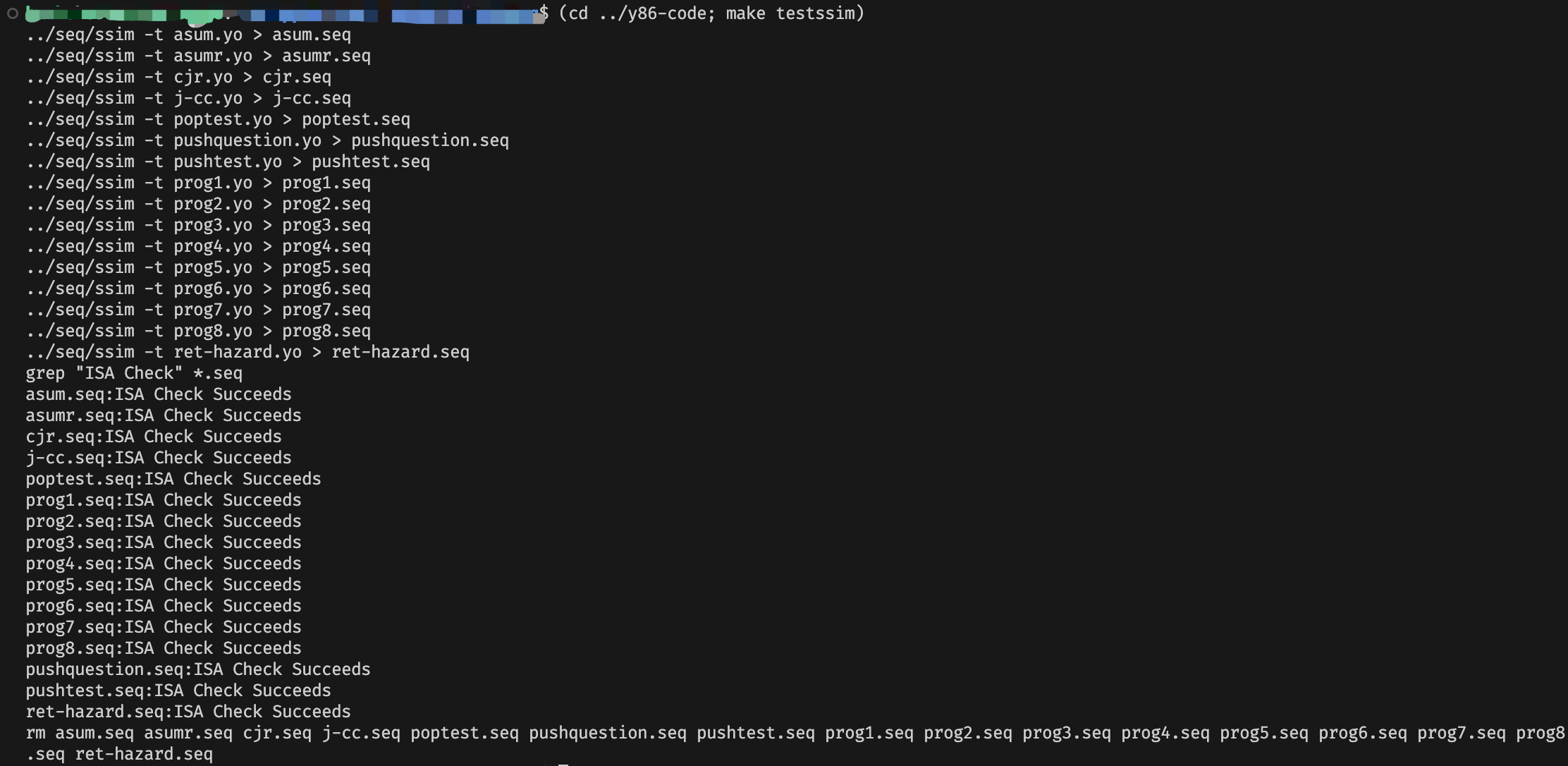

接下来再使用基准程序进行测试：(cd ../y86-code; make testssim)
全部成功！
最后是回归测试，运行下面的命令测试除了 iaddq 的所有指令：(cd ../ptest; make SIM=../seq/ssim)。

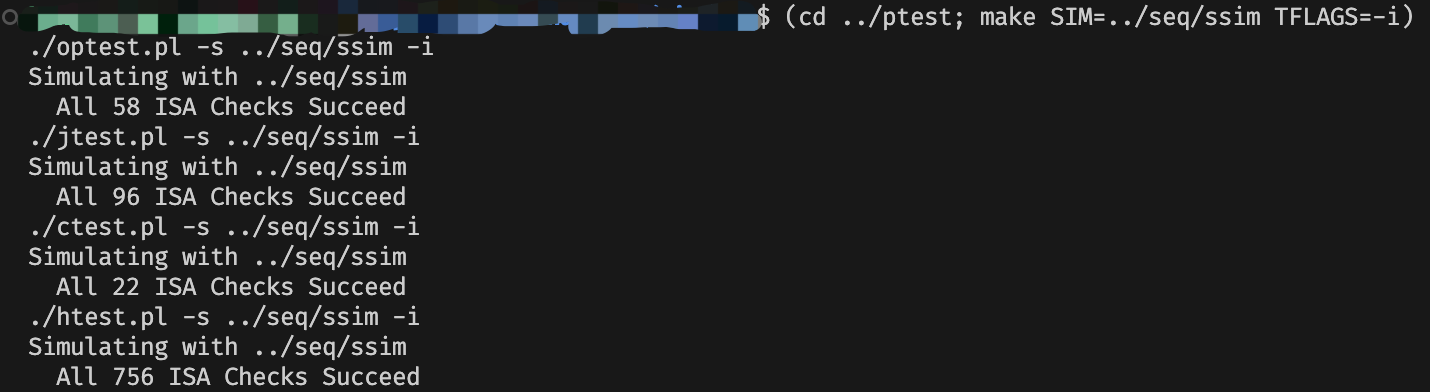

运行下面的命令测试 iaddq 指令：(cd ../ptest; make SIM=../seq/ssim TFLAGS=-i)。
测试通关！
在这个部分中，实验给我们提供了一个 PIPE 结构的 HCL 实现 pipe-full.hcl，以及一个 Y86-64 程序 ncopy.ys。ncopy.ys 完成了和 Part A 中 copy.ys 类似的功能，不过返回的不是异或和，而是正数的个数。
这个任务的得分是用程序的 CPE 衡量的，如果拷贝 N N N C C C CPE 就是 C N \frac CN N C CPE 为 c c c
S = { 0 , c > 10.5 20 ⋅ ( 10.5 − c ) , 7.5 ≤ c ≤ 10.5 60 , c < 7.5 S = \left\{
\begin{aligned}
&0,& &c > 10.5\\
&20\cdot (10.5 - c),& & 7.5 \leq c \leq 10.5\\
&60,& & c < 7.5
\end{aligned}
\right.
S = ⎩ ⎪ ⎪ ⎨ ⎪ ⎪ ⎧ 0 , 2 0 ⋅ ( 1 0 . 5 − c ) , 6 0 , c > 1 0 . 5 7 . 5 ≤ c ≤ 1 0 . 5 c < 7 . 5
也就是说，只有让 CPE 小于 7.5 7.5 7 . 5
首先记录一下在什么修改也没有做的情况下，我们的 CPE 和得分：
iaddq原始程序中所有的加法运算都是先将立即数存储到一个寄存器中，然后进行寄存器的加法的。如果我们添加一个 iaddq 指令实现立即数与寄存器相加，那么可以减少一定的操作代价吧。
（不得不说，原始程序在每个循环内部才将立即数存储进寄存器挺傻的……在循环外部预处理以下也不至于那么慢）
pipe-full.hcl 文件修改的方法与 Part B 的部分很类似，这里不再赘述。
修改后的程序如下：
ncopy.ys 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 # %rdi = src, %rsi = dst, %rdx = len ncopy: xorq %rax,%rax # count = 0; andq %rdx,%rdx # len <= 0? jle Done # if so, goto Done: Loop: mrmovq (%rdi), %r10 # read val from src... rmmovq %r10, (%rsi) # ...and store it to dst andq %r10, %r10 # val <= 0? jle Npos # if so, goto Npos: iaddq $1, %rax # count++ Npos: iaddq $-1, %rdx # len-- iaddq $8, %rdi # src++ iaddq $8, %rsi # dst++ andq %rdx,%rdx # len > 0? jg Loop # if so, goto Loop: Done: ret
修改后的 CPE：
还是零分，但是进步不小！
循环展开可以减少索引改变的次数，提升计算效率。
我采用了 8 8 8
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 word_t ncopy (word_t *src, word_t *dst, word_t len) { word_t count = 0 ; word_t val; while (len >= 8 ) { val = *src, *dst = val; if (val > 0 ) count++; val = *(src + 1 ), *(dst + 1 ) = val; if (val > 0 ) count++; val = *(src + 2 ), *(dst + 2 ) = val; if (val > 0 ) count++; val = *(src + 3 ), *(dst + 3 ) = val; if (val > 0 ) count++; val = *(src + 4 ), *(dst + 4 ) = val; if (val > 0 ) count++; val = *(src + 5 ), *(dst + 5 ) = val; if (val > 0 ) count++; val = *(src + 6 ), *(dst + 6 ) = val; if (val > 0 ) count++; val = *(src + 7 ), *(dst + 7 ) = val; if (val > 0 ) count++; len -= 8 , src += 8 , dst += 8 ; } while (len) { val = *src++, *dst++ = val; if (val > 0 ) count++; } return count; }
转写为汇编程序：
ncopy.ys 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 ncopy: xorq %rax,%rax # count = 0; jmp Npos Loop0: mrmovq (%rdi), %r10 # read val from src... rmmovq %r10, (%rsi) # ...and store it to dst andq %r10, %r10 # val <= 0? jle Loop1 # if so, goto Npos: iaddq $1, %rax # count++ Loop1: mrmovq 8(%rdi), %r10 # read val from src... rmmovq %r10, 8(%rsi) # ...and store it to dst andq %r10, %r10 # val <= 0? jle Loop2 # if so, goto Npos: iaddq $1, %rax # count++ Loop2: mrmovq 16(%rdi), %r10 # read val from src... rmmovq %r10, 16(%rsi) # ...and store it to dst andq %r10, %r10 # val <= 0? jle Loop3 # if so, goto Npos: iaddq $1, %rax # count++ Loop3: mrmovq 24(%rdi), %r10 # read val from src... rmmovq %r10, 24(%rsi) # ...and store it to dst andq %r10, %r10 # val <= 0? jle Loop4 # if so, goto Npos: iaddq $1, %rax # count++ Loop4: mrmovq 32(%rdi), %r10 # read val from src... rmmovq %r10, 32(%rsi) # ...and store it to dst andq %r10, %r10 # val <= 0? jle Loop5 # if so, goto Npos: iaddq $1, %rax # count++ Loop5: mrmovq 40(%rdi), %r10 # read val from src... rmmovq %r10, 40(%rsi) # ...and store it to dst andq %r10, %r10 # val <= 0? jle Loop6 # if so, goto Npos: iaddq $1, %rax # count++ Loop6: mrmovq 48(%rdi), %r10 # read val from src... rmmovq %r10, 48(%rsi) # ...and store it to dst andq %r10, %r10 # val <= 0? jle Loop7 # if so, goto Npos: iaddq $1, %rax # count++ Loop7: mrmovq 56(%rdi), %r10 # read val from src... rmmovq %r10, 56(%rsi) # ...and store it to dst iaddq $64, %rdi # src += 8 iaddq $64, %rsi # dst += 8 andq %r10, %r10 # val <= 0? jle Npos # if so, goto Npos: iaddq $1, %rax # count++ Npos: iaddq $-8, %rdx # len -= 8 jge Loop0 # if so, goto Loop: iaddq $8, %rdx jle Done Small: mrmovq (%rdi), %r10 # read val from src... rmmovq %r10, (%rsi) # ...and store it to dst andq %r10, %r10 # val <= 0? jle Test # if so, goto Npos: iaddq $1, %rax # count++\ Test: iaddq $8, %rdi iaddq $8, %rsi iaddq $-1, %rdx jg Small Done: ret
成功把 CPE 降低到了 9.30 9.30 9 . 3 0
注意到下面这样的语句会引起加载/使用冒险 ，导致一定会引起一个气泡。
1 2 mrmovq (%rdi), %r10 # read val from src... rmmovq %r10, (%rsi) # ...and store it to dst
我们可以将两次从内存中读取和两次向内存写入分别合并起来，以此来避免这样的冒险。
1 2 3 4 mrmovq (%rdi), %r10 mrmovq 8(%rdi), %r11 rmmovq %r10, (%rsi) rmmovq %r11, 8(%rsi)
这一步的成果非常显著，我们的 CPE 一下子降低到了 8.52 8.52 8 . 5 2
注意到我们上一个版本的循环展开中，因为对于剩余的数据没有进行循环展开，导致这个剩余数据的处理中，依然存在加载/使用冲突。我们在这个版本中，将剩余的数据也进行了循环展开，以及消除气泡。
ncopy.ys 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 Npos: iaddq $-8, %rdx # len -= 8 jge Loop0 # if so, goto Loop: iaddq $8, %rdx jmp Test L2_1: mrmovq (%rdi), %r10 # read val from src... mrmovq 8(%rdi), %r11 # read val from src... rmmovq %r10, (%rsi) # ...and store it to dst rmmovq %r11, 8(%rsi) # ...and store it to dst andq %r10, %r10 # val <= 0? jle L2_2 # if so, goto Npos: iaddq $1, %rax # count++ L2_2: iaddq $16, %rdi iaddq $16, %rsi andq %r11, %r11 # val <= 0? jle Test # if so, goto Npos: iaddq $1, %rax # count++ Test: iaddq $-2, %rdx jge L2_1 iaddq $2, %rdx jle Done mrmovq (%rdi), %r10 # read val from src... rmmovq %r10, (%rsi) # ...and store it to dst andq %r10, %r10 # val <= 0? jle Done # if so, goto Npos: iaddq $1, %rax # count++
效果依然十分显著，CPE 降低到 8.08 8.08 8 . 0 8 48.3 48.3 4 8 . 3
将开头的 xorq %rax, %rax 删去，因为程序运行时 %rax 自动被初始化为 0 0 0
提升并不显著，只有 1 1 1
另外，还有一种优化的方法是将循环展开剩余的部分全部展开写出，使用二分查找的方式定位到展开的代码中。这种方法我尝试过，但是不知道为什么实现的效果并不好。还是等以后有空再尝试继续优化这个方面吧！
